¿Que son y para que nos sirven los planos Arquitectónicos?
Cada vez que se quiere construir un proyecto arquitectónico es necesario preparar y planear todos los aspectos que puedan afectarla directa o indirectamente. Aquí es cuando comenzamos a necesitar emplear los planos de construcción.
Un plano arquitectónico o plano de construcción es la representación grafica de la futura obra. Una obra dependiendo de su envergadura puede tener diferentes cantidades de planos no existe una cantidad exacta ya que cada proyecto es diferentes. En otras palabras los planos son la receta que tienen que seguir los constructores para construir exactamente la futura obra, por lo que para entender dicho proyecto entre mas detallado y especifico sea sera mejor.
En los planos se ven elementos de uso diario, camas, muebles, cocina, o se establece disposición de futuro mobiliario y define áreas específicas de la vivienda o edificio a construir y se desglosan todas las caracteristicas de instalaciones y procesos constructivos que se necesitaran para la correcta ejecucion de la obra.
Estos planos contienen toda la información necesaria y las pautas que se han de seguir para poder construir el proyecto. Además, son un documento que sirve para conseguir una determinada financiación si la necesitásemos, permisos de construcción y medidas exactas. Sin estos, sería imposible poder realizar cualquier obra, ya que gracias a ellos la constructora tendrá acceso a toda la información necesaria para poder iniciar las obras, como por ejemplo, determinar cuál sería la medida de los cuartos de baño, o de las escaleras.
Los planos de construcción se suelen presentar en su primera página, con un cálculo estimado de costes y un manual de especificaciones. Todos ellos deben contener en su interior un plano de situación donde, a escala métrica, se determine su situación y localización. Dispondrán, entre otros muchos más detalles, del cálculo del área del solar, el área que se va a construir representada también mediante el cálculo del porcentaje del total construido respecto al edificado y así como todos los ingenieros que participaron en su desarrollo del plano y el encargado en llevar a cabo el proyecto, este último requisito es necesario para poder cursar la tramitación necesaria y que sea aprobado el proyecto para su posterior construcción, ya que sin la firma en el plano de un ingeniero competente en esta materia, no tendremos permiso para comenzar y el plano carecerá de validez legal.
Los planos se dividen en muchas fases, y dependiendo del proyecto pueden contener más o menos hojas y especificaciones. Incluirán referencias y cálculos sobre topografía, elevaciones que afecten a terreno donde se ubicará la casa, drenaje, las plantas de los pisos con sus correspondientes tablas de puertas ventanas y terminaciones, las distintas secciones con sus detalles, los cuartos de baño y la cocina con todas las especificaciones necesarias para su correcto montaje, las escaleras, leyendas de símbolos, los cimientos y muchos más detalles, elementos y condiciones.
Caracteristicas con las que debe contar nuestro plano:
- Título y nombre de la obra
- Croquis de localización de la obra (norte, manzanas y dirección)
- Nombre del propietario
- Nombre del dibujante o Arquitecto que diseñó
- Cuadro de superficies (metros cuadrados construidos por nivel o planta y metros cuadrados permitidos)
- Firma de visto bueno por parte del Director Responsable de Obra o Perito constructor así como su número de cédula profesional. (Por lo general estos Peritos deben estar avalados por un Colegio de Arquitectos.
Lista de planos que comunmente se suelen trabajar:

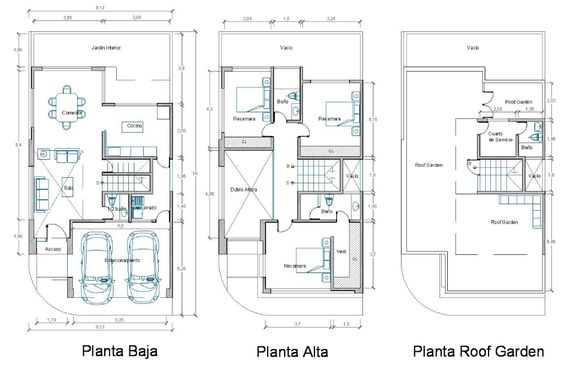

Planta Arquitectonica Baja.
Planta Arquitectonica Alta.
Planta de Azoteas.
Planta de Conjunto.
Cortes Arquitectonicos.
Fachadas Arquitectonicas.
Plano de cimentacion.
Plano de detalles estructurales.
Plano de detalles Arquitectonicos.
Plano de instalaciones Hidraulicas.
Plano de instalaciones Sanitarias.
Plano de instalaciones Electricas.
Plano de Luminarias.
Plano de Acabados.
Plano de Plafones
Plano de Carpinteria.
Plano de Herreria.
Plano de Lucernarios.
Los planos de construcción generales son la pieza fundamental para que podamos llevar a cabo nuestro proyecto. Es por eso que en De Arkitectura te dejamos esta Galeria totalmente Gratis para que te inspires a diseñar tu propia casa!!
